手动浆液阀(暗杆)

APZ73X

手动浆液阀(暗杆)概述：

暗杆手动浆液阀为无凹槽刀闸阀，采用超薄型一体式阀体与平型式单闸板结构，有效的解决浆液阀密封不严，使用寿命短及闸阀易堵塞、安装笨重等众多缺点，广泛应用于矿山排渣、城市污水处理、电厂、造纸化工等诸多领域。

产品创新点：

1、精密铸造整体式结构阀体，不用经过机械加工直接在阀体内嵌入U型橡胶条，并在U行橡胶条内设定U型钢丝条，使闸板套嵌在阀体内的U型橡胶圈中间的两侧摩擦上下启闭运动，大大的延长了橡胶密封刀闸阀的使用寿命，并且达到双向密封。

2、解决了刀闸阀底部凹槽易沉积，实现了刀闸阀底部无凹槽，不易沉积堵塞卡死现象。

产品应用：

暗杆手动浆液阀适用于电厂的选煤、排渣、城市的污水处理、食品、造纸、医药、石油、化工等油品、水、蒸汽管道上，接触或截断管路中的水泥浆、金矿粉、矿砂、炉渣、煤泥、纸浆、木浆、尾矿、纤维、粉尘、化学品处理污水、沉淀池、沥青、料仓出口、水果汁、谷物、屠宰场废水处理等。

详实说明
通用数据
材质对照
技术参数
结构图形
尺寸数据

公称通径：DN40-DN800	公称压力：1.0MPa-1.6MPa、10K、150LB
适用介质：水、煤、纸浆、粉尘等	适用温度：0-80℃
阀体材质：球墨铸铁、碳钢	闸板材质：2Cr13、SS201、SS304、SS316、SS316L、SS310、2205
密封形式：X(丁腈橡胶、三元乙丙橡胶、氟橡胶)	填料密封：含油四氟盘根、芳轮盘根、高水基橡胶
连接方式：对夹、法兰、梅花式	法兰标准：国标、日标、美标

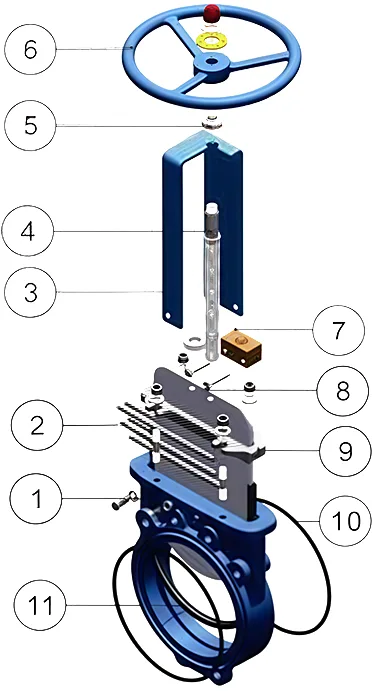

零部件材质对照表：

序号	名称	材质
1	阀体	GGG40
2	填料	PTFE
3	支架	Q235
4	阀杆	2Cr13、304、316、316L
5	推力轴承	GCr9
6	手轮	玛钢
7	阀杆螺母	铜
8	闸板	2Cr13、304、316L
9	压盖	WCB
10	橡胶条	EPDM
11	密封条	EPDM、NBR

主要技术参数：

公称通径		DN50—DN1000
公称压力		PN1.0～1.6(MPa)； 150LB； 10K
连接方式		对夹
驱动方式		手轮、伞齿轮、链轮
工作压力		DN50～DN250：10kg/c㎡ DN300～DN400：6kg/c㎡ DN450：5kg/c㎡ DN500～DN650：4kg/c㎡ DN700～DN1000：2kg/c㎡
法兰标准		GB9113.1-2000；JB/T79.1-1984；HG20592-1997；ASME B 16.5；EN 1092-1:2001
结构长度		GB／T15188.2-94; MSS SP 81-2001
压力-温度额定值		GB/T12224-2007;ANME B 16.34-2003；ISO7005-1
试验标准		强度及密封试验标准：JB/T9092-1999 硬密封密封等级：MSS SP 91-2001 40ml/inch 软密封NBR、EPDM、PTFE阀座按硬密封的1/10泄漏量标准进行验收
适用温度	阀座	NBR≤80℃；EPDM≤120℃
	阀体	铸铁、球墨铸铁≤200℃
适用介质		水泥浆、污水、废水等含有细小颗粒的浆液状介质。

结构特点：

这种无凹槽浆液阀采用铸造整体式阀体结构，阀体内采用U型橡胶圈嵌入阀体底部和两侧，使闸板边缘两侧同U型橡胶圈接触密封，闸板套嵌在阀体内的U型橡胶圈中间的两侧上下摩擦开启运动。当闸板关闭时，底部U型橡胶圈受闸板关闭时的挤压达到密封零泄漏；当闸板开启时，底部U型橡胶圈弹回与阀门通径高度平行，这样就形成了刀闸阀底部平整无凹槽，阻止了管道内的介质在阀门底部沉积所造成的发明泄露问题。

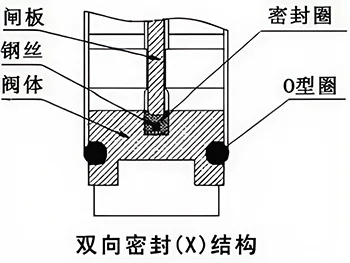

■ 双向密封阀座

本结构在阀座橡胶密封圈中穿钢丝，在讲阀座橡胶密封圈嵌入阀体的阀座槽中，是阀座密封圈与阀体紧密结合。当阀门在启闭过程中，靠橡胶密封圈的弹性使闸板与阀座密封圈紧密结合，打到双向密封。

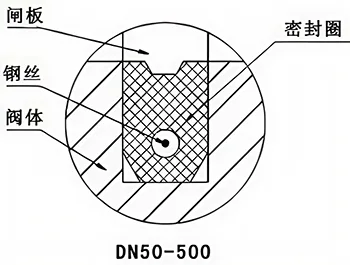

■ 弹性阀座

尺寸表：

DN	A	B	C	D	E	F	G	H
50	48	115	90	105	132	53	180	290
65	48	130	90	115	152	63	180	330
80	51	148	90	124	171	63	220	358
100	51	185	90	135	180	63	240	378
125	57	220	100	155	210	63	240	428
150	57	220	120	175	250	65	280	490
200	70	265	120	205	310	73	300	588
250	70	345	130	245	370	75	320	690
300	76	400	140	290	450	75	320	815
350	76	445	150	318	492	80	400	890
400	89	526	150	362	529	80	450	980

声明：本文中所有关于《APZ73X手动浆液阀(暗杆)》的文字描述、数据、图片考虑到生产工况条件不同，难免会产生偏差、不恰当或是有不充分的描述，故均适用于参考，如果您对本文中所提供的《手动浆液阀(暗杆)》产品内容有任何疑问，请您联系我们，我们将竭诚为您服务！
