手动浆液阀(明杆)

MPZ73X

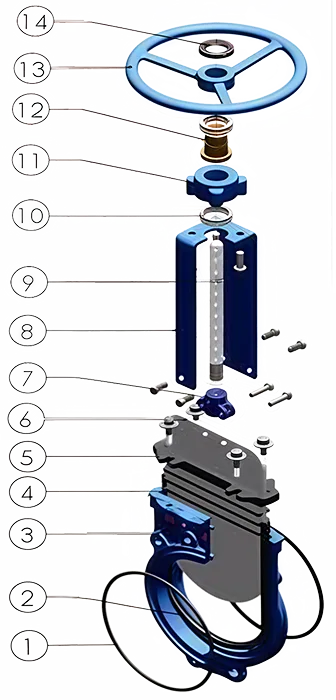

明杆手动浆液阀零部件图

序号

名称

材质

1

O形圈

EPDM、NBR

2

密封条

EPDM、NBR

3

阀体

GGG40

4

填料

PTFE

5

压盖

WCB

6

闸板

2Cr13、304、316L

7

夹头

WCB

8

支架板

Q235A、304

9

阀杆

2Cr1、304、316、316L

10

轴承

GCr9

11

支架头

QT450

12

阀杆螺母

13

手轮

玛钢

14

锁紧螺母

45#



声明:本文中所有关于《MPZ73X手动浆液阀(明杆)》的文字描述、数据、图片考虑到生产工况条件不同,难免会产生偏差、不恰当或是有不充分的描述,故均适用于参考,如果您对本文中所提供的《手动浆液阀(明杆)》产品内容有任何疑问,请您联系我们,我们将竭诚为您服务!
